„Czołg Stodoła”. „Czołg Żółw” – to zaledwie kilka określeń używanych w celu opisania rosyjskich czołgów wyposażonych w spore klatki przeciw­dronowe, zaobserwowanych po raz pierwszy w kwietniu 2024 roku. Pojawienie się owych „wyna­laz­ków”, które dało początek wielu internetowym dyskusjom, dotyczą­cym zasadności i skuteczności takiego postępowania, nie jest jednak nową jakością na polu bitwy, ale jedynie kolejnym rozdziałem w dosyć długiej historii.

O ile chętnych do rozmowy (czy wyśmiewania) było wielu, o tyle mało kto zdaje sobie sprawę z jednego prostego faktu – załogi nakładały na swe pojazdy różnego rodzaju osłony dosłownie od samego początku historii broni pancernej. Ten artykuł ma, oczywiście na tyle, na ile jest to możliwe, zaradzić temu deficytowi wiedzy. To skrócona historia dążenia załóg czołgów do zapewnienia sobie jak największego poczucia bezpieczeństwa, nieraz na przekór dowódcom i oficjalnym zaleceniom.

Pierwsze czołgi, pierwsze siatki

Historia skonstruowania i pierwszego użycia bojowego czołgów podczas pierwszej wojny światowej jest powszechnie znana. Warto jednak przypomnieć jej niewielki wycinek, a mianowicie zastosowanie siatki przeciwko granatom, tak podobnej do dzisiejszych „wynalazków” spoty­ka­nych w Ukrainie.

W zbiorach brytyjskiego Imperial War Museum znajduje się bardzo ciekawa fotografia „żeńskiego” czołgu Mark I podczas testów jeszcze na terenie Wielkiej Brytanii w Elveden koło Thetfordu. Większość badaczy skupia się na ciekawym wzorze kamuflażu Salomona, ładnie widocznym na uwiecznionym pojeździe, jednak warto zwrócić także uwagę na meta­lową siatkę rozpiętą nad pojazdem. Być może mamy tu do czynienia z eksperymentalną anteną radiową, niemniej według innej teorii na zdjęciu uwieczniono jedną z pierw­szych prób zabezpieczenia stropu przed niemieckimi granatami ręcznymi.

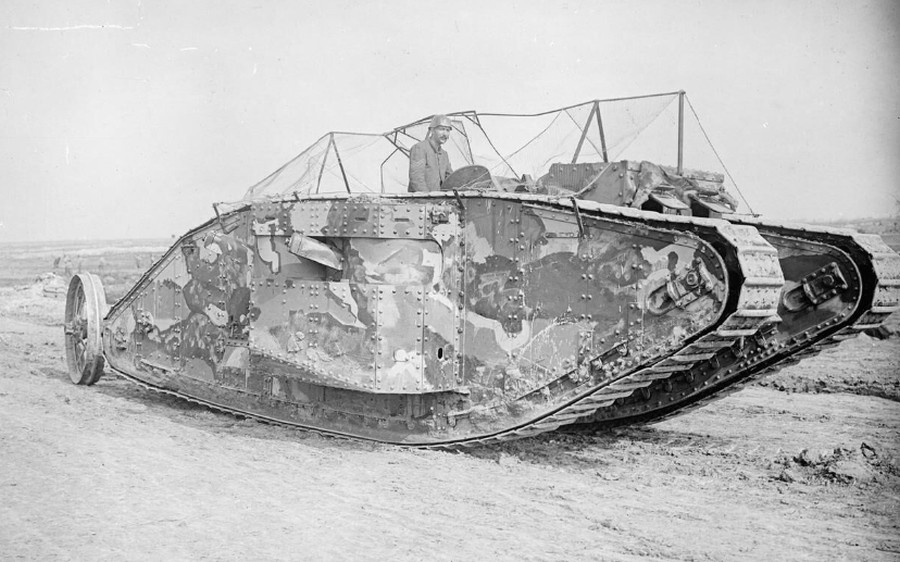

Fotografia wykonana jeszcze w 1916 w Anglii. Antena czy siatka przeciw granatom?
(IWM Q 2488)

Brytyjczycy, wysyłając czołgi do walk we Francji, zdawali sobie sprawę z pewnych ograniczeń dotyczących ich opancerzenia. Jednym z problemów był relatywnie cienki strop, który (jak udowodniły to późniejsze testy) mógł zostać uszkodzony przez wrzuconą na niego wiązkę granatów. Chcąc rozwiązać ten problem bez jedno­czes­nego zwiększenia masy, zdecydowano się na zastosowanie prostej siatki, mającej uniemożliwiać wrzucenie jakiegokolwiek ładunku wybu­cho­wego na pojazd.

Z racji ograniczeń czasowych, związanych z nadchodzącą ofensywą, zbudowanie i zainstalowanie siatek powierzono samym załogom i polowym warsztatom remontowym. Kompania „C” Sekcji Ciężkiej Korpusu Karabinów Maszynowych przybyła do Francji w drugiej połowie sierpnia, więc miała najwięcej czasu na przygotowanie się do walki. Stąd też, patrząc na zdjęcia z pierwszego użycia broni pancernej pod Flers-Courcelete 15 września 1916 roku, zobaczymy, iż osłony występują wyłącznie na pojazdach tej kompanii. Mają one jednakże całkowicie inną formę niż ta ze wspomnianej fotografii. Ich podstawą jest obszerna drewniana rama, tworząca „daszek” nad kadłubem, a niekiedy także nad sponsonami. Luki w ramie wypeł­niono siatką ogrodzeniową.

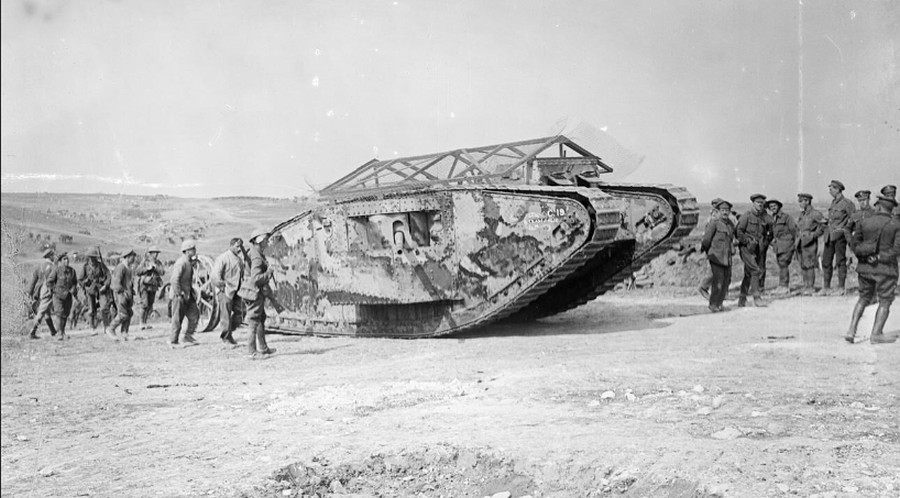

„Klasyczne” zdjęcie wozu z kom­panii „C”.
(IWM Q 5573)

Kompania „D” przybyła na kontynent pod sam koniec sierpnia, jednak na miejsce bitwy trafiła zaledwie dwa dni przed rozpoczęciem natarcia. Żaden z pojazdów z tej jednostki, jeśli wierzyć materiałowi fotograficznemu, nie miał założonego „daszka” podczas walki. Można więc bezpiecznie założyć, iż tej kompanii po prostu nie starczyło czasu na przygotowanie stosownych osłon. Dwie inne kom­panie („A” i „B”) nie wzięły udziału w walce, i do dziś nie wiadomo, czy w ogóle podjęto wysiłek związany z insta­lacją „daszków” na ich czołgach.

Zachowany materiał fotograficzny wska­zuje, iż sprawa instalowania takich osłon okazała się dosyć krótko­trwałą inicja­tywą. I jest to zupełnie zrozumiałe. Największym zagro­że­niem dla czołgów była nie­przy­ja­ciel­ska artyleria, a drew­niane ramy były zbyt wrażliwe na pociski i odłamki.

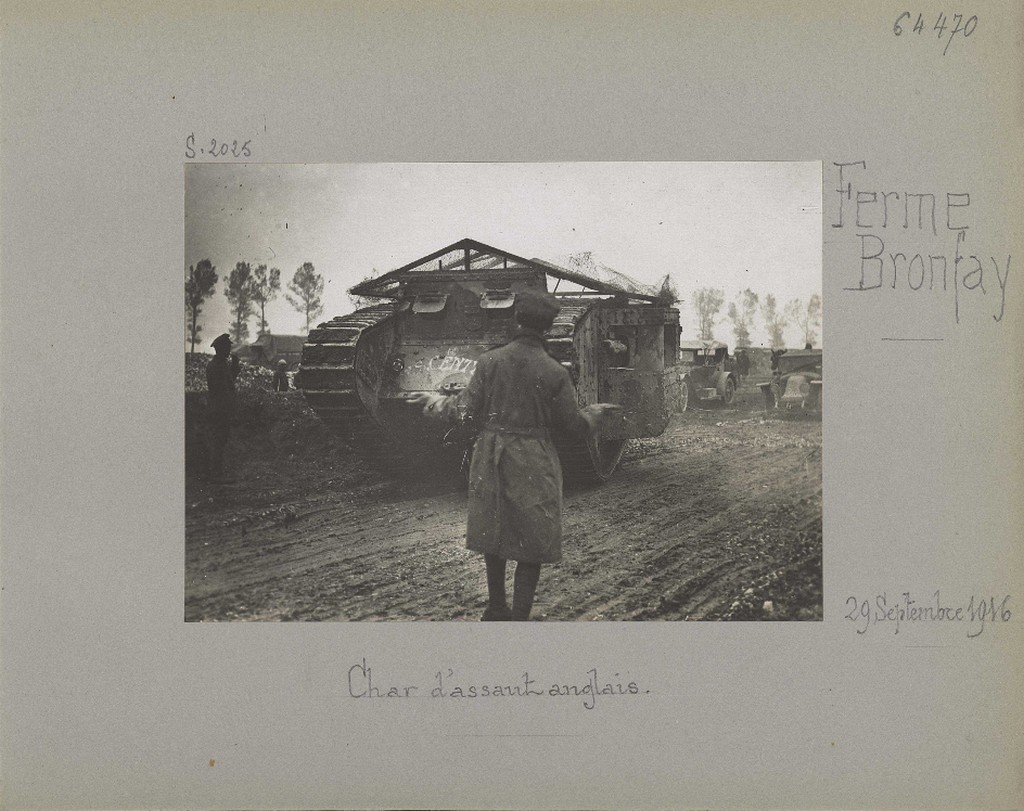

HMLS Centurion, sfotografowany 29 września 1916 roku. Wóz ma nadal swój „daszek”, niemniej 15 września wpadł do leja i nie wziął udziału w bitwie, potem także nie brał udziału w walkach.
(Section photographique de l’armée VAL 444/044)

Pewnego rodzaju epilogiem tej historii jest brytyjski plan zakładający wyposażenie Mark I w swoisty pancerz przestrzenny, instalowany na specjalnych prętach mocowanych do stropu pojazdu. Przygotowano nawet – jeśli wierzyć literaturze – 25 zestawów płyt o grubości 4 mili­metrów, a niektóre czołgi przy­go­to­wano do ich montażu. Nie wiadomo jednak, dlaczego z tego zre­zyg­no­wano, mimo iż przy­sto­so­wano nieznaną liczbę pojazdów do ich montażu. Kontemplowano także wpro­wa­dzenie podobnego rozwią­zania w wozach Mark II, jednak również nie zdecydowano się na wprowadzenie go w życie. Nie prze­szko­dziło to Fran­cuzom w zasto­so­waniu pan­cerza prze­strzen­nego w swoich pojazdach, niemniej to już inna historia.

Nowe czołgi, stare nawyki

Kolejny światowy konflikt przyniósł ze sobą zastosowanie czołgów na masową skalę. Co ciekawe, ich załogi, niezależnie od narodowości czy teatru działań wojennych, przejawiały ten sam wzór zachowania. Ilekroć pancerniacy czuli, że ich stalowe „domy” nie zapewniają należytej ochrony, obkładali je workami z piaskiem, drewnem, wszystkim, co wydało im się odpowiednie do tej roli. Przełożeni czasem na to pozwalali, w innych wypadkach stanowczo zwal­czali; co oczywiste, trafiały się także stanowiska pośrednie, wyra­ża­jące się w dopuszczaniu jedynie pewnych metod „dopancerzania”.

Aby uniknąć nadmiernej rozwlek­łości, skupimy się na trzech armiach używających czołgów w dużych liczbach, dających nam pewną ilość materiału porównawczego. Dbając o jeszcze większą przejrzystość arty­kułu, zawęziliśmy zakres pojazdów, które pojawiają się w poniższych akapitach. Nie oznacza to jednak, iż mniejsze armie nie praktykowały impro­wizo­wanego czy fabrycz­nego wzmac­nia­nia opan­ce­rze­nia swoich czołgów i innych pojazdów pancer­nych, ani też tego, że opisywane zjawisko ograniczało się wyłącznie do wymienionych pojazdów.

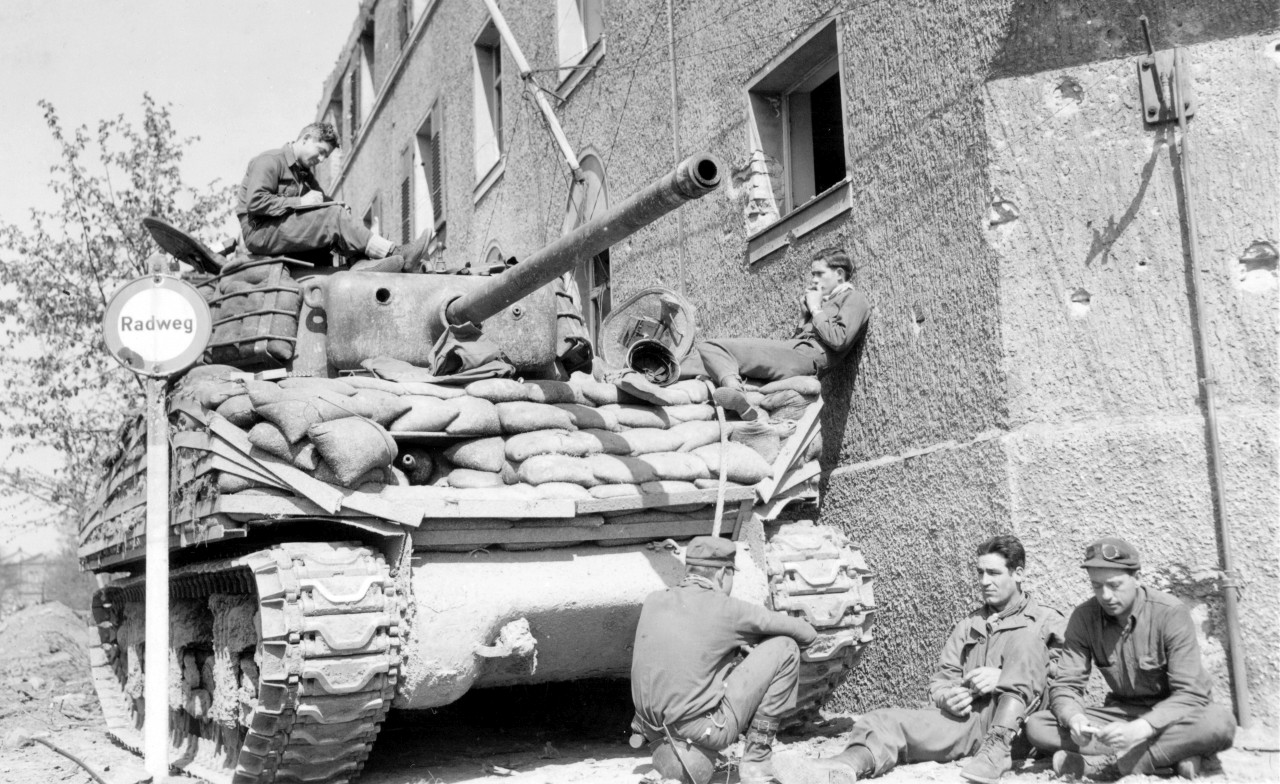

Ta załoga najwyraźniej była bardzo przekonana o skutecz­ności worków z piaskiem.
(T/4 Irving Leibowitz, 163rd Signal Photo Co. via US National Archives)

Amerykanie – materiałowy zawrót głowy

Najbogatszego materiału do analizy dostarczają nam tu Amerykanie i załogi Shermanów. Patrząc na zachowany materiał fotograficzny, łatwo znajdziemy zdjęcia czołgów użytkowanych w Europie, wzmac­nia­nych betonem, drewnem, workami z piaskiem, odcinkami zapasowych gąsienic i fragmentami innych czołgów, jak również kombinacją tych materiałów. Motywacją do takiego zachowania był lęk przed słynnymi niemieckimi „88”, jak również obawa przed niemieckimi Panzer­faustami i Panzer­schreckami, wykorzystującymi amunicję kumu­lacyjną.

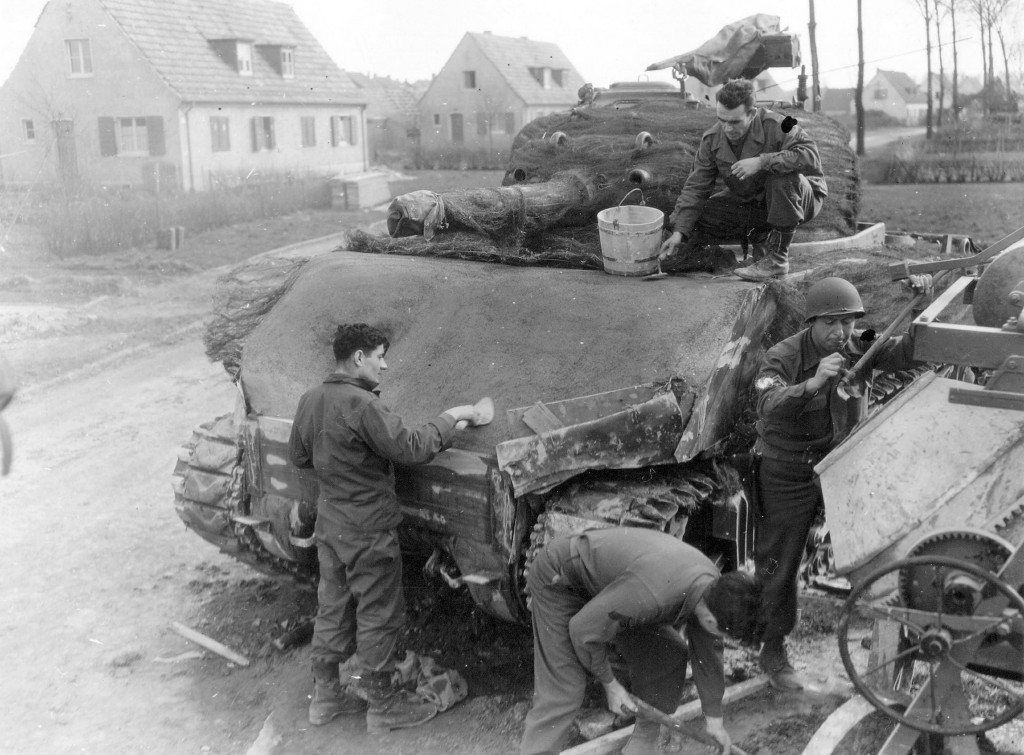

Jak betonować, to porządnie.
(US Army)

Skuteczność takich technik „wzmac­nia­nia” czołgowego opancerzenia jest przedmiotem licznych i niekoń­czą­cych się dyskusji. Wydaje się, iż najskuteczniejszą techniką było mocowanie płyt pancernych pozys­kanych na przykład z wraków, podczas gdy stosowanie worków z piaskiem czy gąsienic nie przynosiło żadnych korzyści, a nawet mogło zwiększyć prawdo­podo­bieństwa prze­bicia pancerza czołgowego przez nie­przy­ja­ciel­ski pocisk. Choć może to brzmieć nieprawdopodobnie, takie „dodatki” stabilizowały uderzający w czołg pocisk przeciw­pancerny, zmniej­szając prawdo­podo­bieństwo zry­ko­sze­to­wania i zwiększając szanse na pene­trację. Zastosowanie betonu niosło ze sobą dodatkowe nie­bez­pie­czeń­stwo powstania licznych odłamków przy trafieniu pocisku w „zabetonowany” pojazd, co stwarzało niebez­pie­czeń­stwo dla własnej piechoty.

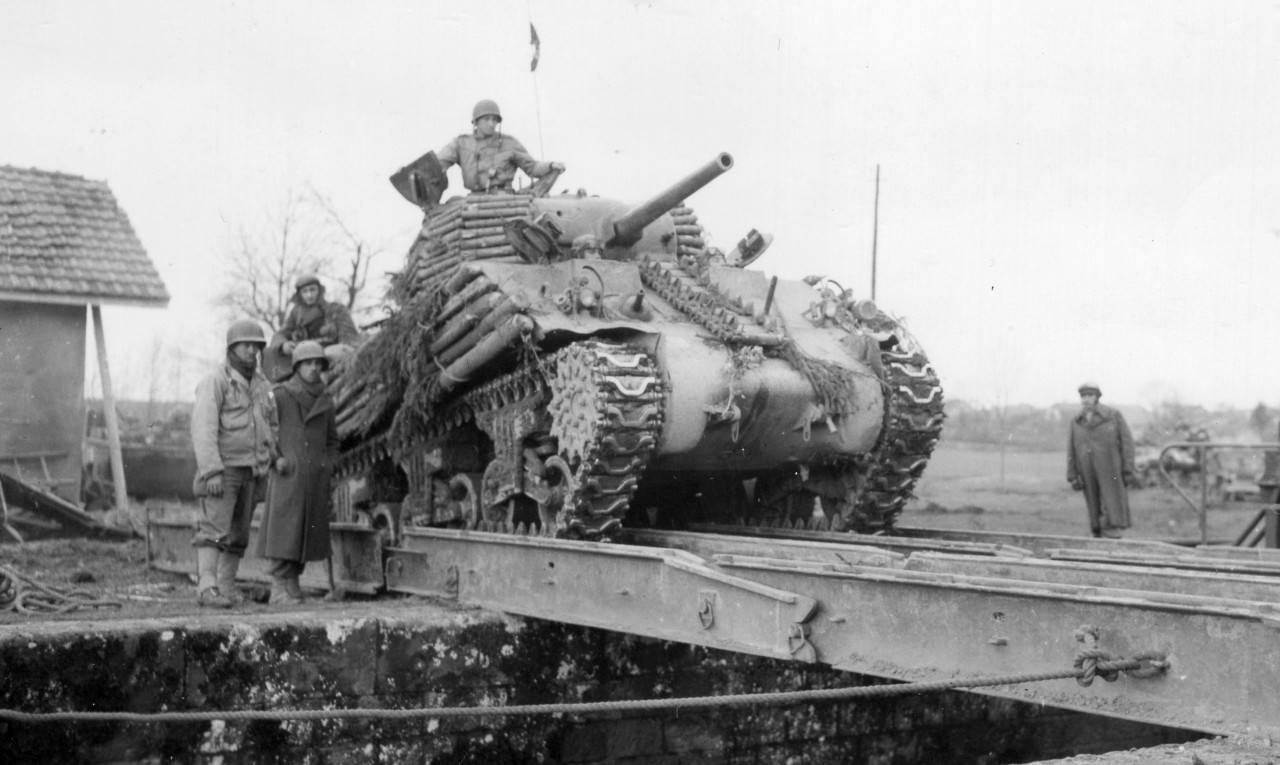

Wśród załóg Shermanów byli też zwolennicy drewna.
(US National Archives)

Biorąc pod uwagę powyższe, nie­trudno zrozumieć, iż część alianckich dowódców operujących na euro­pej­skim teatrze działań wojen­nych aktywnie zwalczała tendencje do stosowania w podległych im jed­nost­kach worków z piaskiem, gąsienic czy betonu do „wzmac­nia­nia” pancerzy czołgowych. Uzyskiwane w ten sposób korzyści były wątpliwe, a jedynym namacalnym faktem było zwiększone zużycie (i awaryjność) maszyn. Nie była to błaha sprawa, jako że na niektórych Shermanach instalowano do 200 worków z piaskiem. Jeśli jeden waży około 20 kilogramów, taka osłona nakładała na silnik i układ jezdny obowiązek radzenia sobie z dodatkowymi 4 tonami obciążenia, nie licząc ramy przytrzymującej worki.

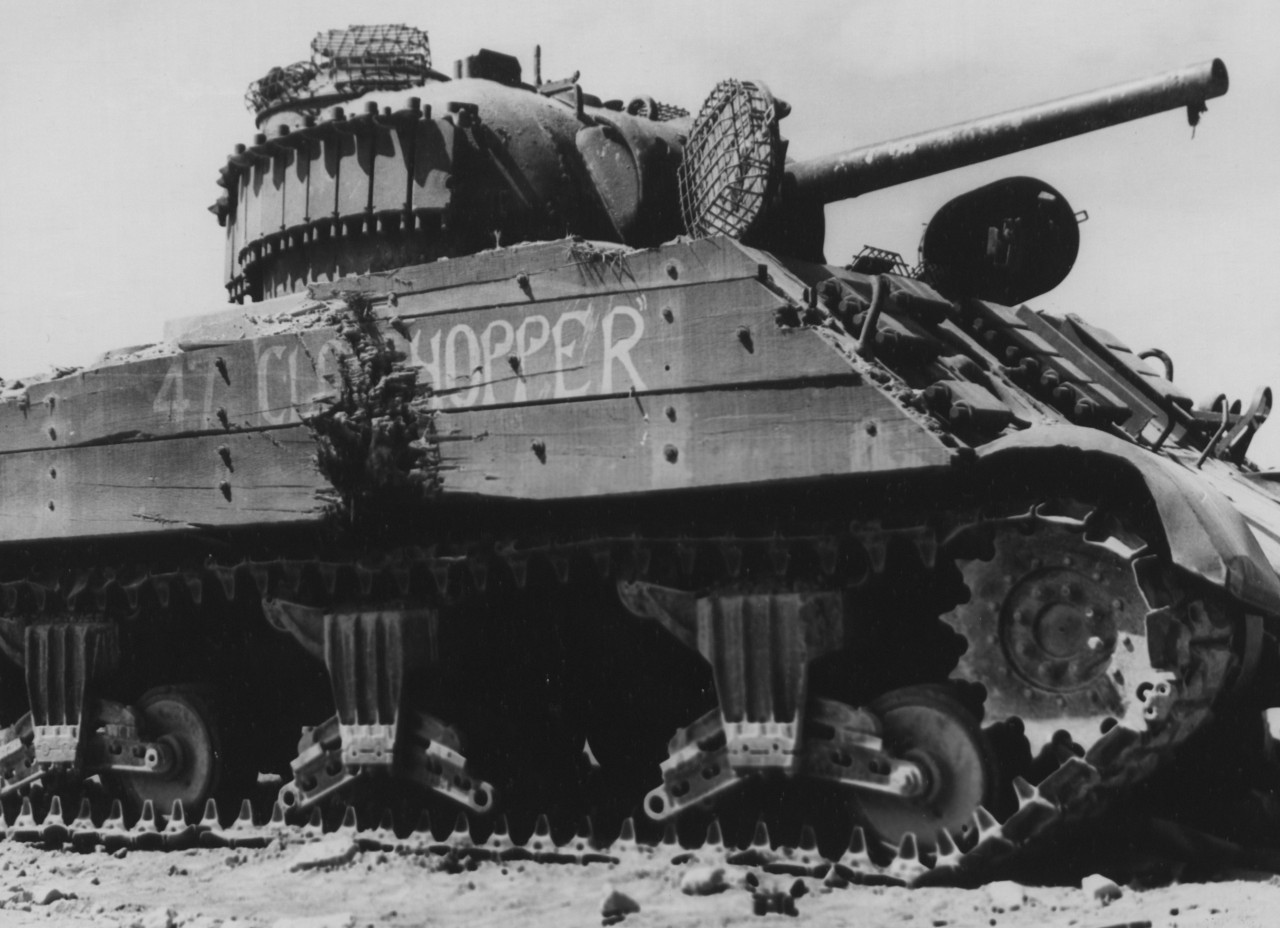

„Pacyficzny” Sherman na archi­pelagu Bonin (Ogasawara).
(US National Archives)

Walki na Pacyfiku rządziły się jednak swoimi prawami. Tam największym zagrożeniem dla załóg Shermanów byli szarżujący samobójczo Japoń­czycy, wyposażeni w całą gamę mniej lub bardziej impro­wi­zo­wanych środków przeciw­pancernych, łącznie z minami magnetycznymi. Stąd też środki zaradcze stosowane przez tamtejsze załogi różniły się od tych stosowanych w Europie.

Brytyjczycy w Birmie również musieli zabezpieczać się przed Japończykami.
(IWM SE 3515)

Drewno i beton były tu mile widzianymi dodatkami, szczególnie na burtach pojazdów. Miało to uniemożliwić przyczepianie min magnetycznych do czołgów. Chętnie sięgano także po odcinki gąsienic, lepiej sprawujących się na tym teatrze działań w charakterze osłony ze względu na relatywnie niewielki kaliber japońskich dział przeciw­pancernych. Nad włazami często też insta­lowano siatki czy kolce, mające uniemożliwić bezpośredni atak japońskiej piechoty na te wrażliwsze elementy.

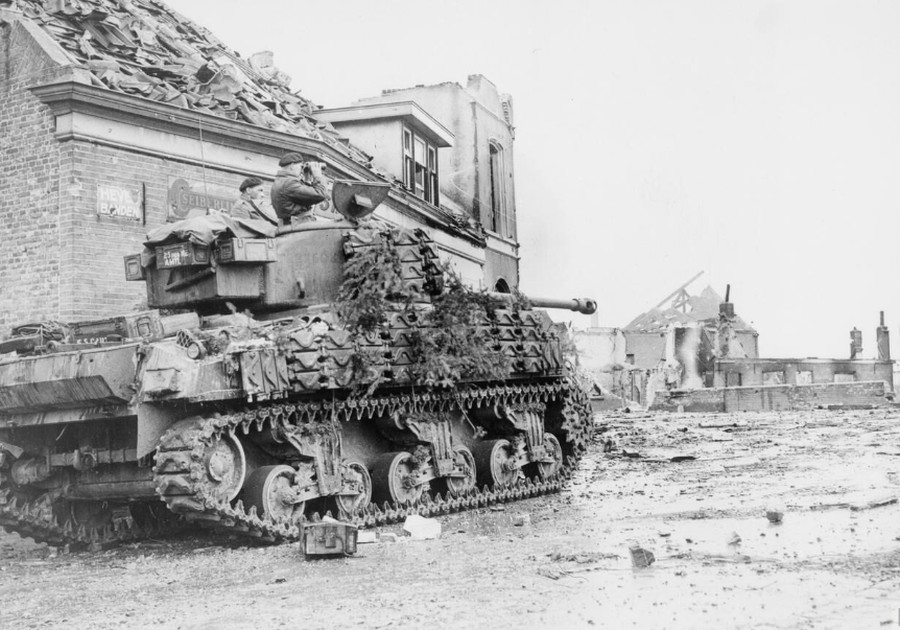

Dopancerzony odcinkami gąsie­nic Sherman polskiej 1. DPanc w Holandii.
(IWM HU 106424))

Niemcy – Improwizacja? Jaka improwizacja!?

W wypadku niemieckiej broni pancernej „dopancerzanie” własnych pojazdów przez załogi wygląda trochę inaczej niż w innych armiach tego okresu. Niemcy relatywnie szybko zauważyli, iż osłona pancerna PzKpfw. III i IV z czasem przestaje zapewniać załogom odpowiedni poziom ochrony, więc rozpoczęli wprowadzanie rozmaitych zmian i poprawek. Niektóre z nich były, z perspektywy tematyki niniejszego artykułu, ciekawsze od innych.

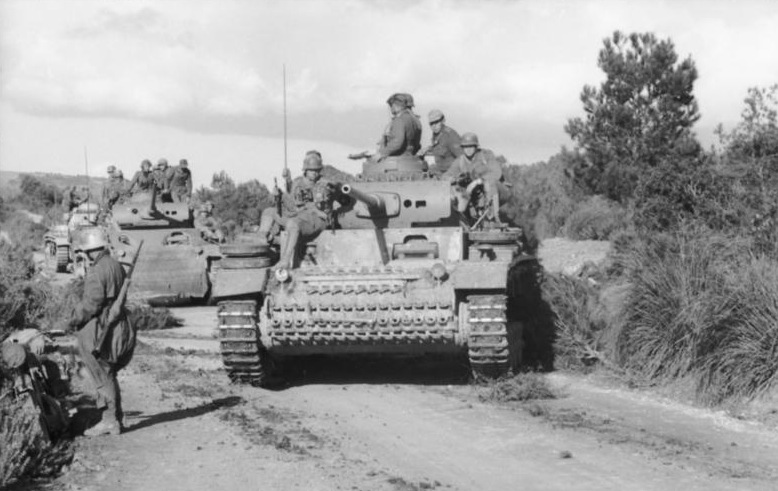

Panzer III ze wzmocnionym przednim pancerzem kadłuba i jarzmem działa.
(Bundesarchiv, Bild 101I-788-0006-16 / Dullin / CC-BY-SA 3.0)

W marcu/kwietniu 1942 roku PzKpfw III otrzymały tak zwany Vorpanzer, pancerz przestrzenny instalowany na jarzmie działa i przedniej płycie pancernej. W maju 1943 dodano do tego Schürzen, płyty pancerne mocowane za pomocą specjalnego stelaża na wieży i burtach. Ich podstawowym zadaniem było „oskro­by­wanie” mało­kalib­rowych pocisków przeciw­pancernych z ich płaszczy/czepców i destabilizowanie ich tak, by zwiększyć prawdo­podo­bieństwo zryko­sze­to­wania ich rdzeni od pancerza zasadniczego. Wbrew popularnemu przekonaniu Schürzen (zarówno te klasyczne, jak i siatkowe) nie zostały stworzone z myślą o zapewnieniu ochrony przed amunicją kumulacyjną, a ich skuteczność w starciu z takim zagrożeniem jest przedmiotem dyskusji.

Podobne modyfikacje spotkały PzKpfw IV – Vorpanzer w styczniu 1942 roku i Schürzen w maju następnego roku. Warto także pamiętać, iż swoje małe „fartuszki” dostały również PzKpfw V, istniała także specjalna pasta amagnetyczna Zimmerit mająca utrudniać przy­cze­pianie magnetycznych ładunków wybuchowych.

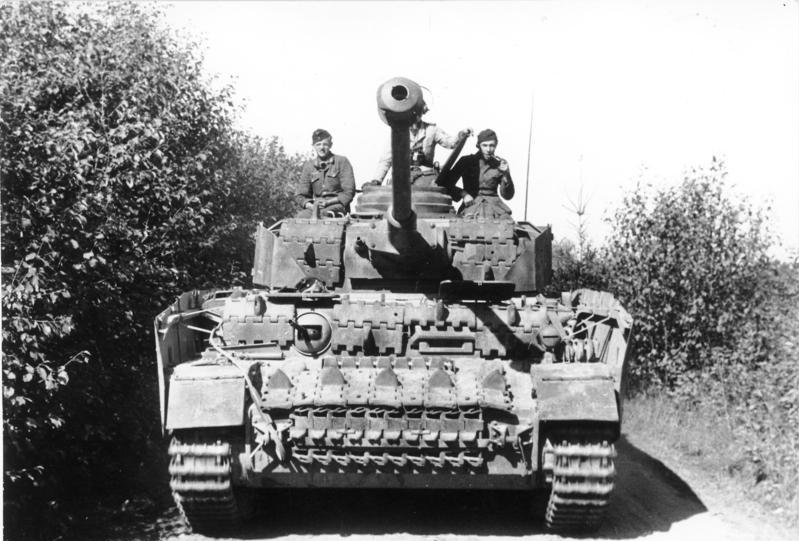

„Lekko” dopancerzony PzKpfw IV. W roli pancerza – sowieckie gąsienice.
(Bundesarchiv, Bild 101I-696-0427-04A / CC-BY-SA 3.0)

Dzięki powyższym modyfikacjom załogi niemieckich Panzerów III i IV nie miały zasadniczo wiele do roboty w kwestii zwiększenia odporności swych wozów na ostrzał konwen­cjo­nal­nymi pociskami przeciw­pan­cer­nymi. Co prawda i w tym gronie trafiali się „entuzjaści” lub też sięgano po improwizowane rozwiązania z braku części lub uszkodzeń osłon, niemniej nie było to zjawisko tak rozpowszechnione jak wśród alianckich pancerniaków. Działalność „złotych rączek” musiała być jednak na tyle zauważalna, iż doprowadziła do wydania we wrześniu 1944 roku oficjalnego zakazu stosowania gąsienic czy betonu do wzmacniania odporności czołgów i dział sztur­mowych ze względu na nikłą skuteczność (i okazyjną szkodliwość) takich rozwiązań.

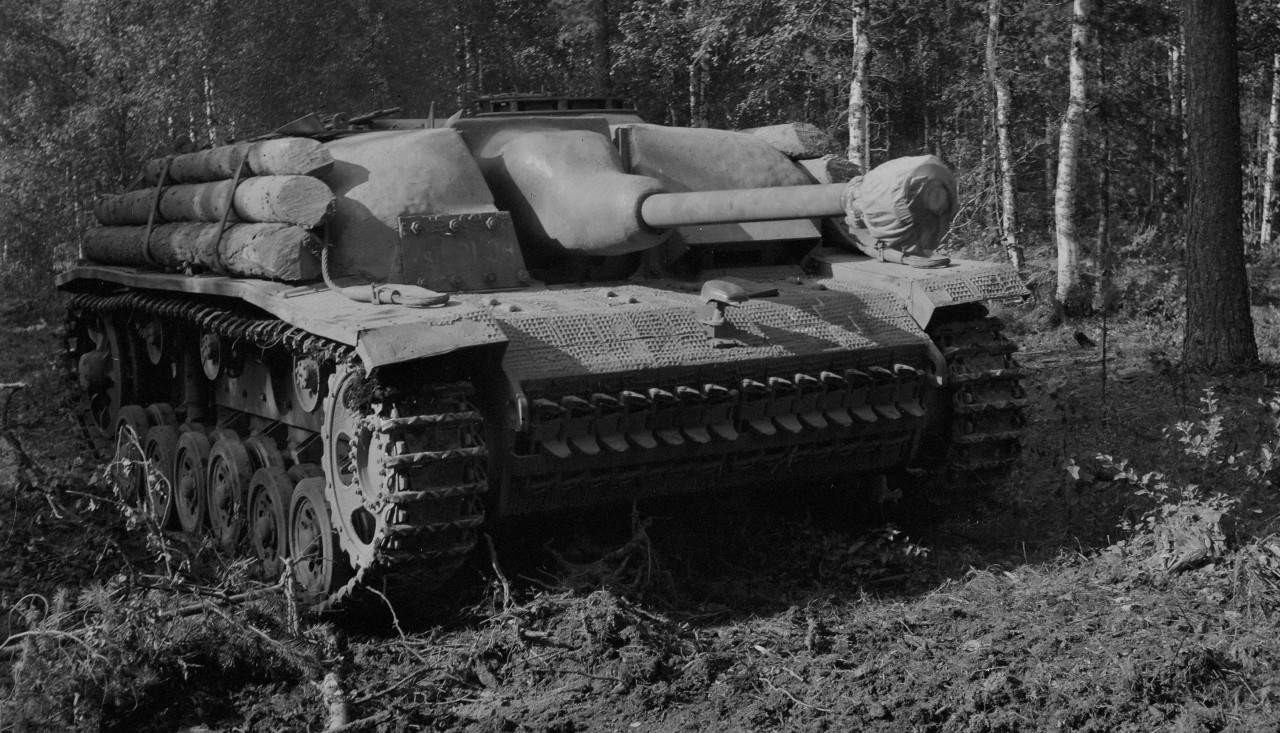

Fiński StuG III osłonięty drewnem i betonem, widać również Zimmerit.
(I.Frey, valokuvaaja 1944 / Sota­museo / CC BY 4.0)

ZSRS – teoria na „5”, a z praktyki „pała”

Historia stosowania przez Sowietów improwizowanych osłon pancernych na najbardziej (chyba) znanym typie czołgu skonstruowanego w tym państwie, czyli T-34, jest bardzo krótka. Praktycznie do samego końca drugiej wojny światowej po prostu ich nie stosowali. Nie oznacza to jednak, iż nie zauważali potrzeby dosko­na­lenia osłony pancernej swych wozów. Wprost przeciwnie.

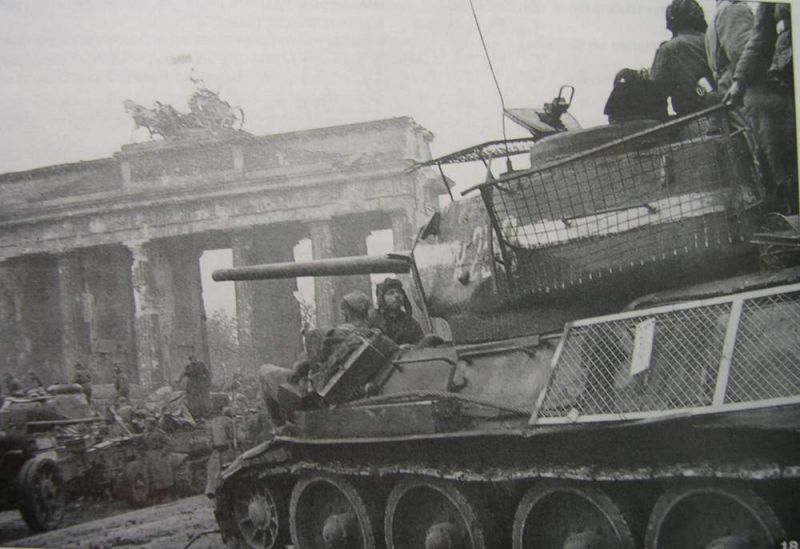

T-34 na ulicach Berlina.
(via waralbum.ru)

Stałą częścią sowieckich programów czołgowych były próby moder­ni­zo­wania istniejących już wozów poprzez wzmocnienie uzbrojenia, czy – co nas najbardziej interesuje – pogrubienie opan­ce­rze­nia. Zakres prac obejmował stosowanie dodatkowych płyt pan­cer­nych (spawanych do pancerza zasad­niczego lub w formie pancerza przestrzen­nego), konstrukcję zesta­wów płyt pokrywa­ją­cych praktycz­nie cały czołg, jak również ekspery­menty z „pancerzem” zbudowanym z beto­nowych bloków, przekształ­cającym (wizualnie) T-34 w pojazd, którego spodzie­walibyśmy się w grze Minecraft. Część ekspery­mentów znalazła nawet ograniczone zastoso­wanie frontowe w postaci „ekrano­wanych” T-26, T-35 czy T-34.

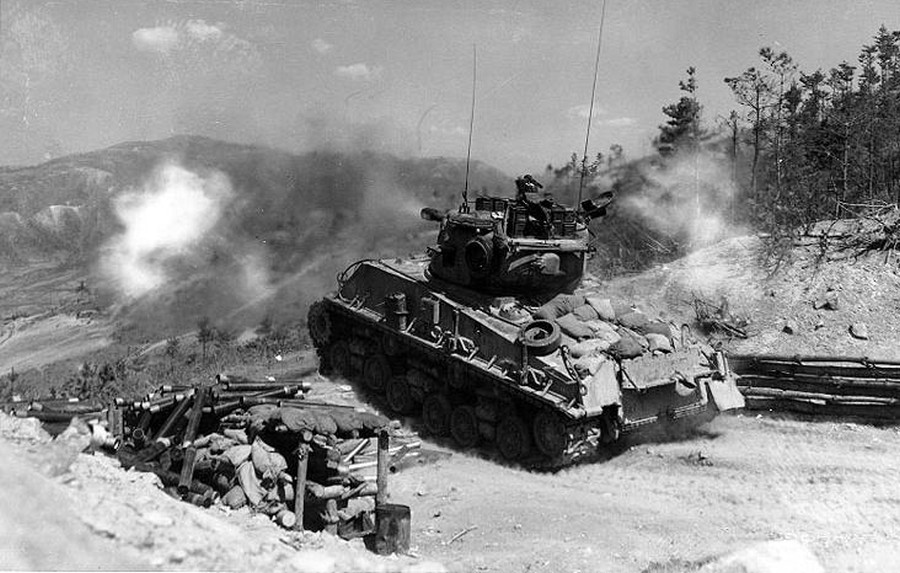

Sherman w Korei. Z racji wyko­rzysty­wania czołgów jako stałych punktów ogniowych załogi osła­niały przedział silnikowy przed ogniem artylerii za pomocą worków z piaskiem.
(US Army via US National Archives)

Dlaczego jednak Sowieci wycofali się w 1943 roku z prób zwiększenia grubości pancerza swoich czołgów średnich drogą różnego rodzaju dodatków? Odpowiedź jest banalnie prosta – ich zastosowanie nie uodparniało czołgów na ostrzał z dział kalibru 75/88 milimetrów, ale zwiększało masę pojazdu. W takiej sytuacji zużywanie materiałów i roboczogodzin na tego typu programy uznano za zwykłe marnotrawstwo.

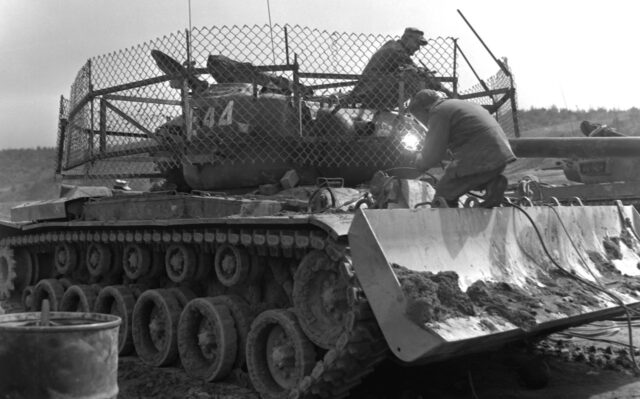

Siatka wróciła do łask – M46 podczas wojny koreańskiej.
(US Army / Cpl. Beals)

Kwestia zwiększania ochrony załóg czołgów (i nie tylko) wrócił jednak z całą mocą pod koniec wojny, kiedy sowieccy czołgiści toczyli więcej walk w terenie zurbanizowanym, gdzie byli narażeni na ostrzał z ręcznej broni przeciw­pancernej piechoty prak­tycz­nie z każdego kąta. To zwiększone zagrożenie dało impuls do insta­lo­wania na T-34 różnego rodzaju metalowych ekranów z siatką, wykonywanych w warsztatach polo­wych walczących jednostek. Foto­grafie pozwalają także na stwierdzenie, iż czasami stosowano „pełne” ekrany, a niekiedy „poży­czano” niemieckie Schürzen i insta­lowano je na sowieckich pojazdach. Było to jednak zjawisko o bardzo niewielkiej skali.

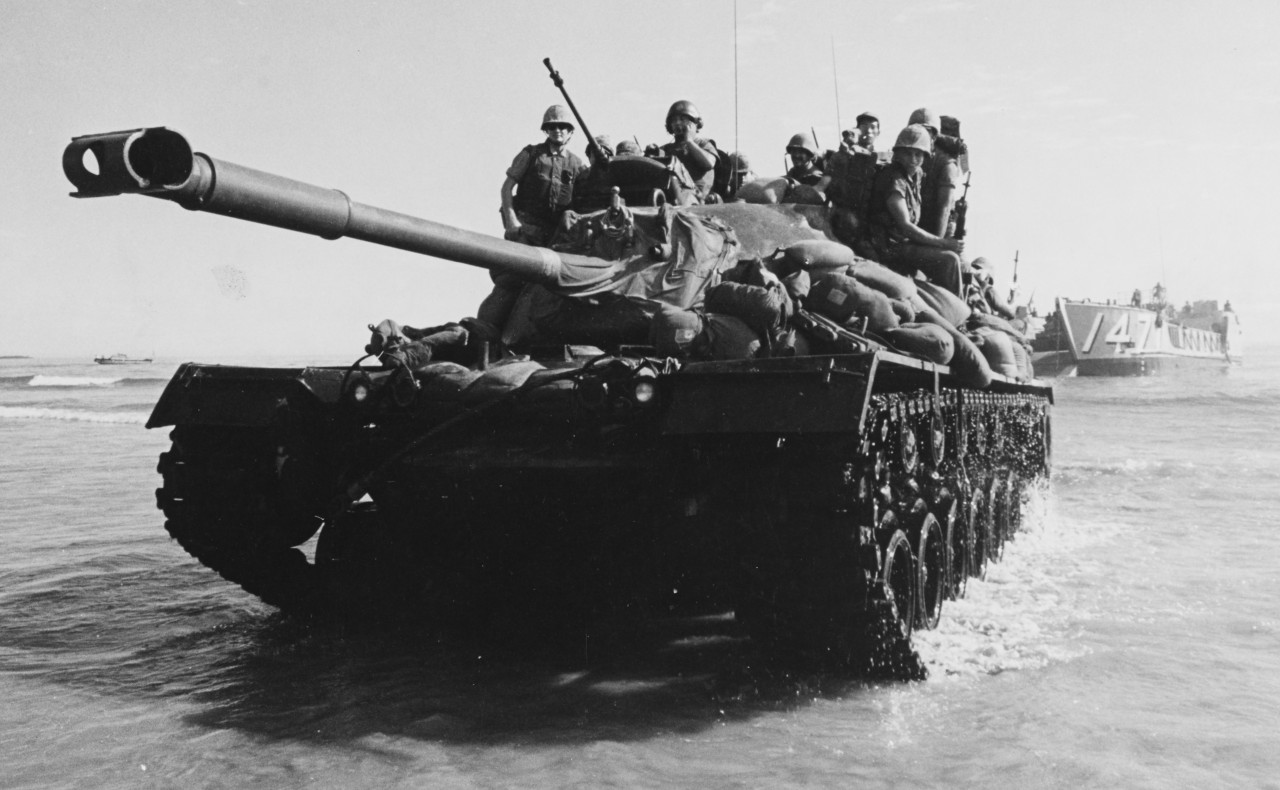

Wojny się zmieniają (tu – wiet­namska), worki pozostają te same.

Ku współczesności

Zakończenie drugiej wojny światowej nie oznaczało – niestety – nastania uniwersalnego globalnego okresu pokoju. Co pewien czas, w różnych częściach świata, wybuchały mniejsze i większe konflikty czyniące „zimną wojnę” przynajmniej letnią. Zasada pozostawała jednak stała i nie­zmienna – ilekroć załogi czołgów czuły, że opancerzenie ich pojazdów jest niewystarczające, sięgały po worki z piaskiem i inne środki, mające zaradzić ich problemom.

Dwa zdjęcia z Bośni i Herce­gowiny: T-54/55 z bocznymi ekranami i T-34 z… płachtami gumy.
(SSG Jon E. Long via US National Archives oraz Paalso, CC BY-SA 3.0)

Wprowadzenie do użytku w latach 80. różnych form pancerzy reaktywnych i aktywnych systemów osłony rozwią­zało – pozornie, jak się okazało – problem stosowania impro­wizo­wanych osłon instalowanych na czołgach przez warsztaty polowe czy same załogi. Nowoczesne formy ochrony, w połączeniu ze zmianami w budowie pojazdów pancernych, znacząco zwiększyły poziom bezpie­czeń­stwa pancerniaków. Nigdy, rzecz jasna, nie osiągnie się 100% bezpieczeństwa, niemniej nowsze konstrukcje wydawały się całkiem bliskie osiągnięcia tego celu.

A potem przyszedł 2022 rok i inten­sy­fi­kacja działań zbrojnych w Ukrainie.

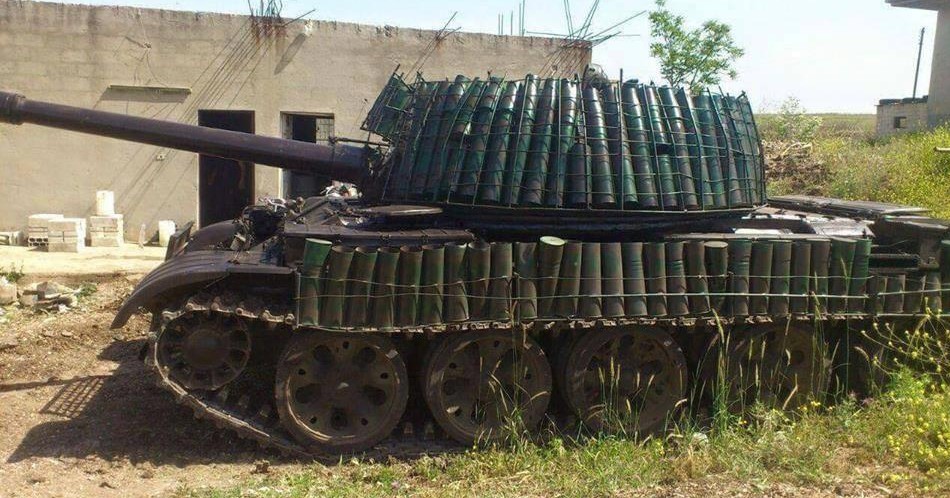

Łuski w roli pancerza prze­strzen­nego na syryjskim T-62.
(facebook.com/Encyclopedia.of.Syrian.military)

Javeliny, drony i klatki

Rosjanie, przygotowując się do pełnoskalowej inwazji w lutym 2022 roku mieli świadomość, iż Ukraina tym razem przygotowała się do obrony o wiele lepiej niż w 2014 roku. Jednym z najważniejszych środków przeciw­pancernych, którymi dyspo­no­wali obrońcy, były amery­kań­skie przeciw­pancerne pociski kierowane Javelin. Wyposażone w głowice tandemowe „Oszczepy” zapro­jek­to­wano z myślą o atakowaniu celu od góry. Chcąc zabezpieczyć się choć w minimalnym stopniu przed tym zagrożeniem, Rosjanie zaczęli insta­lować niewielkie „daszki” nad wieżami, będące wariacją na temat znanego już pancerza prętowego.

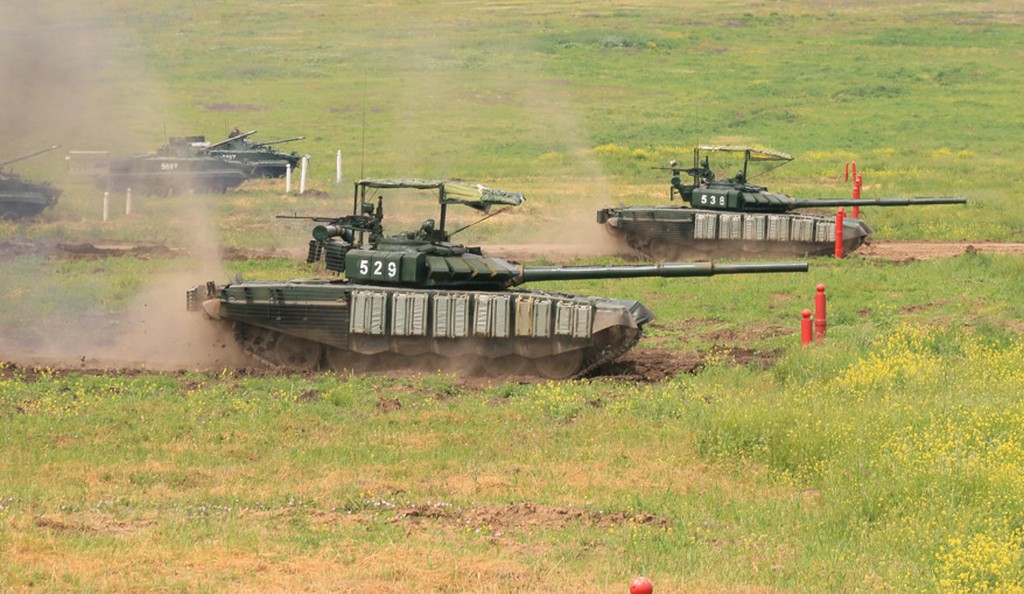

Rosyjskie czołgi z „klatkami złudzeń” podczas ćwiczeń pod Rostowem nad Donem, czerwiec 2021 roku.
(mil.ru)

Już sam początek tej fazy konfliktu pokazał, że idea „daszków” sprawdza się tylko teoretycznie. Javelin, dzięki złożonej budowie i dwóm głowicom (prekursor i zasadnicza), radził sobie z nimi zaskakująco łatwo, spro­wa­dzając je w praktyce do wyłącznie moralnego wsparcia bezpieczeństwa załogi. Zachodni internauci bardzo szybko ukuli (dziś praktycznie obowiązującą) nazwę na takie „ulepszenie” – cope cage, co można przetłumaczyć (acz nie do końca ściśle) jako „klatka złudzeń”.

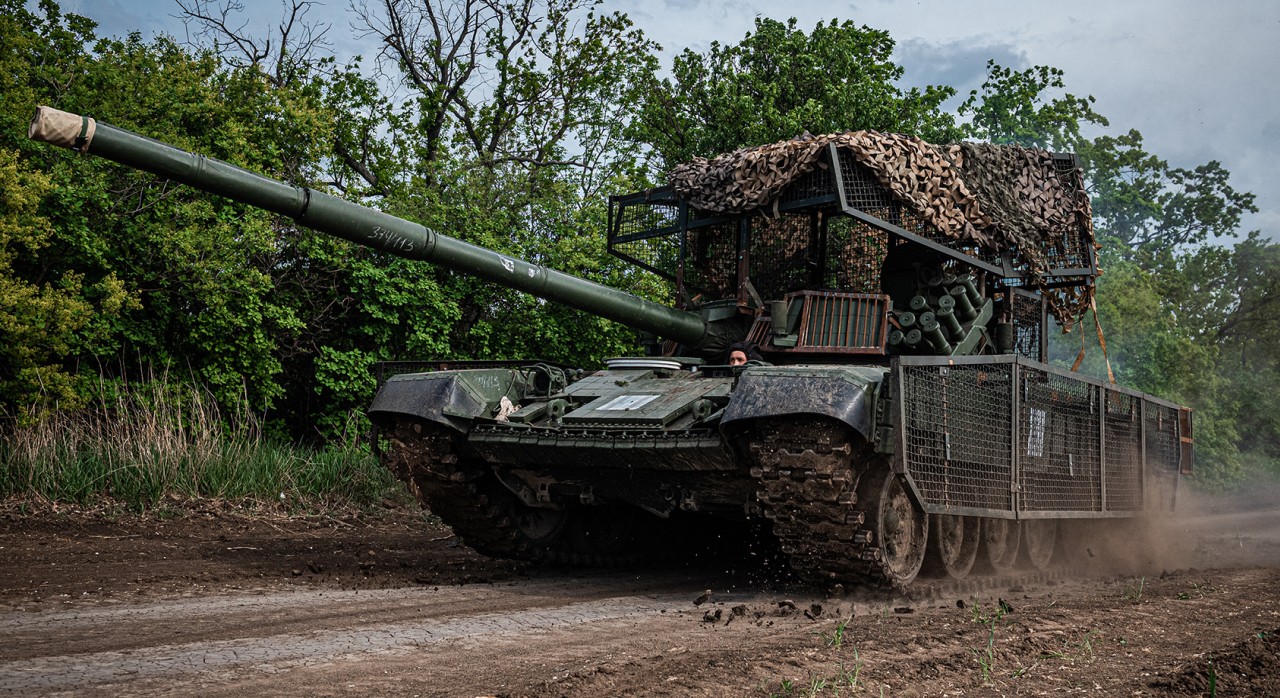

Otrzymany od Polski ukraiński PT-91 z ciekawymi modyfi­kacjami.
(117 okrema mechanizowana bryhada)

Wobec bardzo niskiej skuteczności tego typu rozwiązań można by ocze­ki­wać zaniku stosowania „daszków”. Byłoby to tym łatwiejsze, iż na początku pełnoskalowej inwazji w 2022 roku nie były wcale tak rozpowszechnione, jak to się może wydawać. Tak się jednak nie stało. Wprost przeciwnie, obydwie strony zaczęły wznosić całe „wiaty” nad swoimi pojazdami pancernymi i nie tylko. Winowajcą w tym wypadku okazały się jednak drony używane w roli niewielkich bombowców lub tak zwanej amunicji krążącej, małych zdalnie sterowanych „samobójców”.

Niewielki dron wyposażony w głowicę przeciw­pancerną może, wbrew pozorom, stanowić znaczne zagro­żenie dla czołgu dzięki swojej ruchliwości i precyzji uderzenia. Zdolny operator może po prostu ominąć bardziej chronione części pojazdu, i uderzyć tam, gdzie pancerz jest cieńszy. Trudno powiedzieć, w ilu wypadkach takie trafienie kończy się ciężkim uszkodzeniem lub znisz­czeniem celu. Krążące po sieci nagrania najczęściej pokazują dobi­janie już uszkodzonych i porzu­conych pojazdów, więc trudno na samej ich podstawie ferować jakie­kolwiek wyroki. Najwyraźniej jednak problem okazał się na tyle dokuczliwy, iż obie strony (działając w warunkach pewnych ograniczeń ekonomicznych) czują się zmuszone do podjęcia środków zaradczych, najczęściej pod postacią siatek czy różnych form pancerza przestrzen­nego/prętowego.

Co przyniesie przyszłość?

Patrząc na rozwój wydarzeń, łatwo zaobserwować pewne trendy, które niewątpliwie będą rozwijane w następnych miesiącach i latach. Z jednej strony widzimy coraz szersze rozpowszechnienie różnorodnych osłon, stosowanych nawet na pojaz­dach uważanych za dosyć odporne, jak izraelskie Merkawy. Ciekawą opcją wydaje się też niemiecki „Igelpanzerung”, stosowany choćby na Panzer­haubitze 2000. Równolegle trwa wyścig w sferze wykorzys­tania fal radiowych i elektroniki między budowniczymi dronów a konstruk­torami urządzeń mających zakłócać łączność operatora z jego „samo­bójcą”.

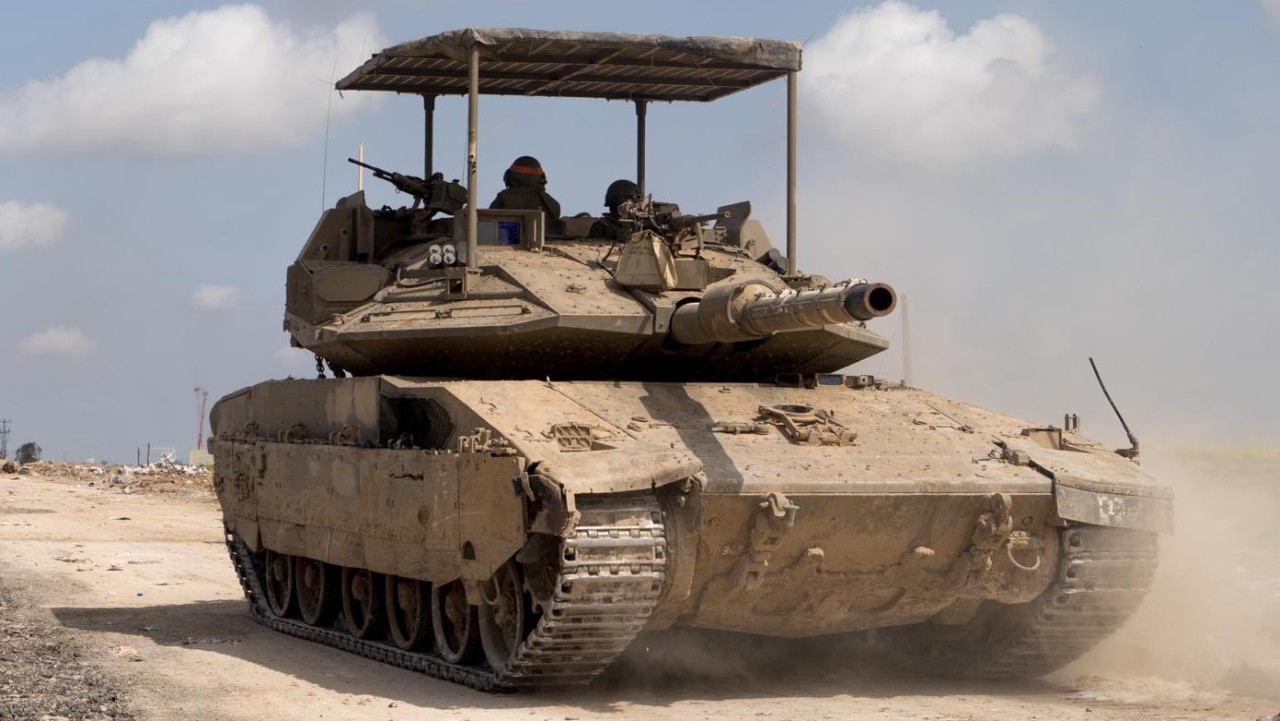

Izraelska Merkawa z prostym „daszkiem”, Chan Junus, 2024 rok.
(x.com/idfonline)

Obok rozwiązań opracowywanych w ośrodkach badawczych i labora­toriach, funkcjonują także stare, dobre chałupnicze metody zwiększa­nia osłony czołgów, jak choćby wspomniane „stodoły”. W trakcie pisania niniejszego artykułu pojawiły się zresztą nagrania zmoder­ni­zowanej wersji owego pojazdu, wyposażonego w trał przeciw­minowy i pancerz szcze­li­nowy zamontowany na samej „stodole”, czyli pancerzu przestrzen­nym. Z racji tego, iż na przynajmniej jednym z takich pojazdów zaobserwowano już obec­ność systemów walki elektro­nicznej, mamy tu do czynienia ze swoistym połączeniem „high tech” z „low tech”.

Co przyniesie przyszłość? Czy czołgi zyskają swoje miniaturowe przeciw­dronowe systemy przeciw­lotnicze? A może pojawią się mobilne „lotnis­kowce”, zapewniające własnym czołgom osłonę lotniczą poprzez wystrzeliwanie dronów-myśliwców? Czas pokaże. Jestem jednak przeko­nany, że nawet po wprowadzeniu do użytku kolejnych wysoce zaawan­so­wa­nych środków ochrony, i tak gdzieś tam znajdzie się ambitny mechanik chcący dodać „coś” do swojego czołgu. I tak historia rozpoczęta w 1916 roku będzie się ciągnąć jeszcze przez następne stulecia.
